アナログTVのSmartTV化からの続きの投稿です。
1.MPEGライセンス設定(/boot/config.txt)
※RasPi4からは、MPEGハードエンコーダが不要になり、別建てで記事をポストします。
http://www.raspberrypi.com/mpeg-2-license-key/
/boot/config.txtの編集
decode_MPG2は、一度本体のotp45番地に書き込まれれば、不要になります。
追加: decode_MPG2=0xxxxxxxxx 変更: framebuffer_width=1440 framebuffer_height=1080
2.HDUSチューナーの登録
(PX-S1UDチューナーの場合は、コメント投稿を参照)
sudo apt-get install git make g++ libusb-dev libboost-dev \ pkg-config libglib2.0-dev libpcsclite-dev \ libboost-filesystem-dev libboost-thread-dev git clone git://github.com/stz2012/recfriio.git cd recfriio/recfriior5

PLEX PX-S1UDV2.0
・Makefileを変更する
TSSL = -DTSSL ⇒ コメント化
gccコンパイルオプション追加
-march=armv7-a -mtune=cortex-a9 -mfpu=neon
LIBSに-lboost_systemを追加。0924版では、-lboost-thread-mtの-mtを削除
・Udp.cpp 変更
以下の行が無ければ追加
#include <unistd.h>
・コンパイル作業
make -j 4 cd ../as11loader make -j 4 cd .. sudo cp recfriior5/recfriio arib25/b25 as11loader/as11loader /usr/local/bin
・HDUS関係ファイル置き場から
SKNET_AS11Loader.sysを入手して/usr/local/binに複写
sudo gpasswd -a www-data video sudo touch /var/lock/friiodetect sudo chmod 664 /var/lock/friiodetect sudo chown www-data:video /var/lock/friiodetect
・/etc/udev/rules.d/10-local.rulesに以下の記述を追加
# HDUS SUBSYSTEM=="usb", ACTION=="add", \ ATTRS{idVendor}=="1738", ATTRS{idProduct}=="5211", \ RUN+="/bin/sh -c 'cd /usr/local/bin;./as11loader'" SUBSYSTEM=="usb", ENV{DEVTYPE}=="usb_device", \ ATTRS{idVendor}=="3275", ATTRS{idProduct}=="6051", \ MODE="0664", GROUP="video"
sudo /etc/init.d/udev restart
3.ICカードのドライバをインストール

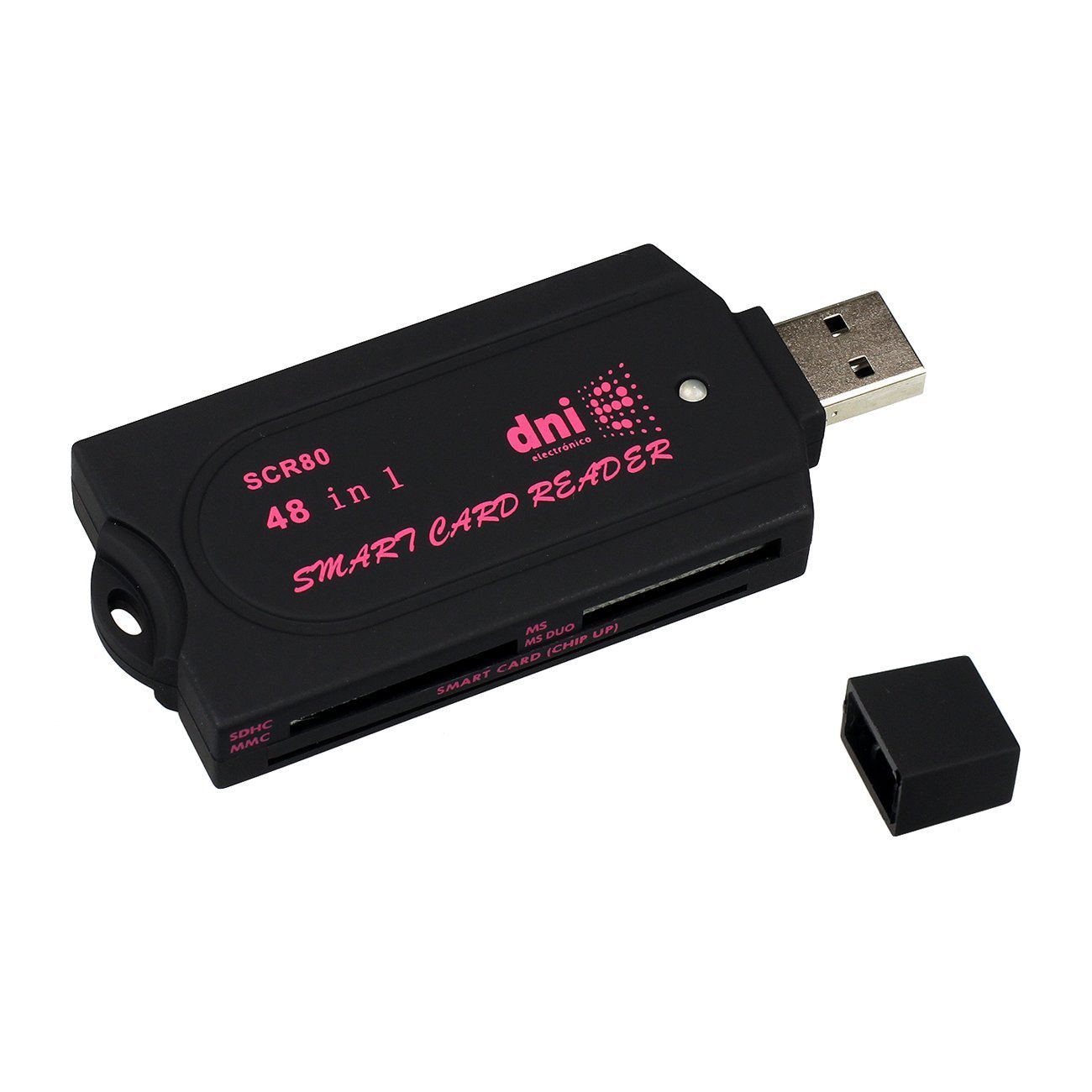

DNI SCR80の場合は、ミニBCASカードも可。
sudo apt-get update sudo apt-get upgrade sudo apt-get install pcscd pcsc-tools libpcsclite-dev
次の問い合わせが出たならば、
Configuration file `/etc/libccid_Info.plist’
The default action is to keep your current version.
*** libccid_Info.plist (Y/I/N/O/D/Z) [default=N] ?
ここでNにしておいて、後で次のファイルを追加する。

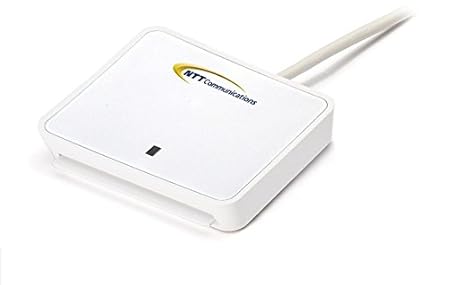

NTTのカードリーダーの認識追加
/etc/libccid_Info.plistの編集
ifVendorID以下から最終まで、次のソースで置換する。
<key>ifdVendorID</key> <array> <string>0x04E6</string> <string>0x04E6</string> <string>0x0BDA</string> </array> <key>ifdProductID</key> <array> <string>0x511A</string> <string>0x5810</string> <string>0x0169</string> </array> <key>ifdFriendlyName</key> <array> <string>SCM Microsystems Inc. SCR 3310 NTTcom</string> <string>NTTcom CLOUD2700</string> <string>DNI ele SCR80</string> </array> <key>Copyright</key> <string>This driver is protected by terms of the GNU Lesser General Public License version 2.1, or (at your option) any later version.</string>
ここで再起動し、ログインする。
pcsc_scanの実行
Japanese Chijou Digital B-CAS Card (pay TV)が表示されればOK
Ctrl+Cで終了。
4.Mplayerのインストール
最終的にomxplayerの動画再生支援機構を使ったのですが・・
主音声選択の時は、Mplayerを使っています。
sudo apt-get install mplayer alsa-base alsa-utils \ pulseaudio mpg123
・マルチスレッド化で加速
mkdir ~/.mplayer
vi ~/.mplayer/config
# Write your default config options here! lavdopts=threads=4
・audio moduleのカーネルへの追加(su -後)jessieでは不要
modprobe snd_bcm2835
echo ‘snd_bcm2835’ >> /etc/modules
・asound.conf の書き込み
vi /etc/asound.conf
pcm.!default { type hw card 0 } ctl.!default { type hw card 0 }
・audio without ALSA の設定方法
amixer cset numid=3 1 #Analog
amixer cset numid=3 2 #HDMI
5.TV起動のShellスクリプト(TV.sh)
動画再生支援機構を使って、完璧に表示(CPU負荷率:12~13%)。
さらに、二か国語の時、主音声・副音声を選択出来るようにする。
NHKの多重音声にも対応しました。
なお、初期設定として次の二つが存在することを前提としています。
echo export AOUT=local >.aout echo export BILING=yes >.biling
TV.sh
#!/bin/bash source ~/.aout if [ "$AOUT" != "local" ]; then vol=200 geo="318x72+0+0" DOUT="both --display 5 --win 0,0,1920,1058" else vol=200 geo="132x29+0+0" DOUT="local --display 4 --win 0,0,800,458" fi CH=$1 CHN=$2 export DISPLAY=:0.0 TARGET="recdvb|mplayer" pkill -9 "${TARGET}" source ~/.biling [ -p /tmp/mpegpipe ] || mkfifo /tmp/mpegpipe # 名前付きパイプを作る xset -display :0.0 dpms 0 0 0 -dpms s off while :;do if [ "$BILING" = "yes" ]; then sleep 1;recdvb --b25 --strip ${CH} - /tmp/mpegpipe & xterm -title $CHN -geometry ${geo} -xrm \ 'XTerm*VT100.translations: #override \ <key>0xFF51: string(j) \ <key>0xFF53: string(k) \ <key>0x1008FF11: string(-) \ <key>0x1008FF13: string(+) \ <key>0x1008FF14: string(p)'\ -e "omxplayer --live --vol -${vol} -o ${DOUT} /tmp/mpegpipe" elif [ "$BILING" = "sel" ]; then sleep 1;recdvb --b25 --strip --http 8080 ${CH} & (echo switch_audio -2\n >/tmp/mpegpipe) & mplayer -vo x11 -ao alsa -forceidx -mc 0 -framedrop -nocache -input conf=TVinput.conf\ -fs -x 1440 -y 1080 -delay 0.5 -af volume=18 -input file=/tmp/mpegpipe http://localhost:8080/${CH}/ fi if [ ! -p /tmp/mpegpipe ]; then break fi NCH=`cat tmp_file` if [ "$NCH" != "" ];then CH=`echo $NCH | cut -c 1-2` CHN=`echo $NCH | cut -c 3-` fi done xset -display :0.0 dpms 600 600 600 s on pkill -9 "${TARGET}" xrefresh # 画面を戻す
【追記】omxplayer動作中はopenboxがキー入力をネグレクトするため、xtermをインストールし、ついでに、KBのV+,V-も有効にして、配下でomxplayerを動作させている。
AOUTはデスクトップ・アイコンで選択した値。
-geometry 132×29+0+0及び –win 0,0,800,458
の指定は、専用7’LCDのときのみ。
専用LCDのとき、KBをやめ全てタッチパネル
操作にする方法は、コメント投稿を参照する。
~/.mplayer/TVinput.conf の4行を次のように変更した。
RIGHT balance +1 LEFT balance -1 DOWN switch_angle UP switch_audio
↑で音声トラック、↓で映像トラックを選択、多重音声の時←で日本語、→で外国語
・地デジ・チャンネル表
http://www.maspro.co.jp/contact/channel.pdf#page=4
・Shellスクリプトの呼び出し
sh -c ‘TV.sh nn 放送局名’ ← nn:チャンネル番号
6.ホーム画面の作り方
http://www.mztn.org/rpi/rpi35.html#i7
sudo apt-get install lxshortcut xterm
lxshortcut –display=:0.0 -o myapp.desktop
【例】
[Desktop Entry] Encoding=UTF-8 Type=Application Name=TV視聴(NHK) Name[ja_JP]=TV視聴(NHK) Icon=screensaver Exec=sh -c '~/TV.sh 27 NHK総合' Comment[ja_JP]=NHK StartupNotify=true
[Desktop Entry] Encoding=UTF-8 Type=Application Name=RCA音声 Name[ja_JP]=RCA音声 Icon=qjackctl Exec=sh -c 'amixer cset numid=3 2;echo export AOUT=hdmi > ~/.aout;cp ~/sout2.* ~/De*/sout1.desktop' Comment[ja_JP]= StartupNotify=true
【番外編】
・YouTube閲覧のPiTVの操作をTVと共通にする。
RaspberryPiTV/node_modules/omxcontrol/index.js を編集
exec('omxplayer -o hdmi "'+fn+'"' < '+pipe,function(error, stdout, stderr) {^M console.log(stdout);^M });^M exec('echo . > '+pipe);^M }^M };^M を次のように変更する。 exec('source ~/.aout;vol=2000;if [ \"$AOUT\" = local ]; then vol=200;fi;xterm -fullscreen -xrm '+ '\"XTerm*VT100.translations: #override\\n<key>0x1008FF11:string(-)\\n<key>0x1008FF13:string(+)\\n<key>0x1008FF14:string(p)\"'+ ' -e omxplayer --win 0,0,800,458 -o ${AOUT} --vol -${vol} "'+fn+'"',function(error, stdout, stderr) { console.log(stdout); }); // exec('echo . > '+pipe); } };
・PiTVの起動シェル
#!/bin/bash source ~/.aout node /home/pi/RaspberryPiTV/app.js sleep 1 chromium-browser --kiosk http://localhost:8080/remote
・インターネットラジオRazikoの音声ボリューム操作をTVと共通にする。
raziko.shを編集
rtmpdump -v \ -r ${url_parts[0]} \ --app ${url_parts[1]} \ --playpath ${url_parts[2]} \ -W $playerurl \ -C S:"" -C S:"" -C S:"" -C S:$authtoken \ --live\ | mplayer - を次のように変更する。 [ -p /tmp/mpegpipe ] || mkfifo /tmp/mpegpipe # 名前付きパイプを作る rtmpdump -v \ -r ${url_parts[0]} \ --app ${url_parts[1]} \ --playpath ${url_parts[2]} \ -W $playerurl \ -C S:"" -C S:"" -C S:"" -C S:$authtoken \ --live -o /tmp/mpegpipe & \ xterm -bg skyblue -xrm \ 'XTerm*VT100.translations: #override \ <key>0x1008FF11: string(-) \ <key>0x1008FF13: string(+) \ <key>0x1008FF14: string(p)'\ -e "omxplayer --live --vol -1400 --audio_queue 2 -o ${AOUT} /tmp/mpegpipe"
・録画用USBメモリやSDカードのマウント自動化
/etc/udev/rules.d/11-media-by-label-auto-mount.rulesに以下を書く
KERNEL!="sd[a-z][0-9]", GOTO="media_by_label_auto_mount_end" # Import FS infos IMPORT{program}="/sbin/blkid -o udev -p %N" # Get a label if present, otherwise specify one ENV{ID_FS_LABEL}!="", ENV{dir_name}="%E{ID_FS_LABEL}" ENV{ID_FS_LABEL}=="", ENV{dir_name}="usbhd-%k" # Global mount options ACTION=="add", ENV{mount_options}="relatime" # Filesystem-specific mount options ACTION=="add", ENV{ID_FS_TYPE}=="vfat|ntfs", ENV{mount_options}="$env{mount_options},utf8,gid=100,umask=002" # Mount the device ACTION=="add", RUN+="/bin/mkdir -p /media/%E{dir_name}", RUN+="/bin/mount -o $env{mount_options} /dev/%k /media/%E{dir_name}" # Clean up after removal ACTION=="remove", ENV{dir_name}!="", RUN+="/bin/umount -l /media/%E{dir_name}", RUN+="/bin/rmdir /media/%E{dir_name}" # Exit LABEL="media_by_label_auto_mount_end"
ピンバック: Raspberry Pi2による、アナログTVのSmartTV化 | e在京白堊会
タッチパネルのアプリランチャーにTV終了ボタンを置くには、次のTVoff.shスクリプトとTVon.desktopを用意し、ランチャーに取り付ける。
TVoff.sh
1)sudo cp TVon.desktop /usr/share/applications/
2)タイトルバーの右クリックで、「パネルのアイテム追加」を選択
3)「アプリケーション・ランチャー」の「設定」をクリック
4)「その他」の配下の「TV視聴」を選択し、「追加」「OK」
(Main Menu Editorの設定で「その他」を表示対象にしておく)
HDMIやLCDをスリープさせないために・・・
sudo vi /etc/lightdm/lightdm.conf
[SeatDefault] の下に記述する
xserver-command=X -s 0 dpms
保存して再起動する。
スリープ禁止にしたり、元に戻したりを繰り返したいときは、コマンドを使う。
xset -display :0.0 dpms 0 0 0 -dpms s off
xset -display :0.0 dpms 600 600 600 s on
YouTubeなどを本当のストリームで視聴するために、
次のようにlivestreamer活用に変えることができます。
(画面サイズはLCDの例)
1)app.jsのvideoのソケット関数を次のように変更
2)livestream.shの作成
※livestreamerのインストール
sudo apt-get install python-pip
sudo pip install livestreamer
タッチパネルのみでのTV操作
btnBar.py (Desktopでのスタートは、このプログラムを起動する)
button.py
chgCH.sh
なお、dbuscontrol.sh を次のように拡張しています。
<PX-S1UDチューナーの場合>
Jessieからは、このチューナーのドライバーが標準搭載されているため、インストールが
容易になっている。ICカードのドライバー導入後、次を実施する。
<PX-BCUDチューナーの場合>
このチューナーのドライバーはrpi-4.7.yからの標準搭載らしいので、それまでは、
次のようにドライバーのコンパイルをし、インストールした後、上記2)を実施する。
なお、unameで4.4.13 4.4.21 4.4.22であればコンパイル済みであり、PXdrv.shの実行でインストールできる。
BCASをSoftcasで試したい場合は、ICカードリーダーの導入部分を変える。
1)softcasをダウンロードする。
$ wget http://www.wazoku.net/softcas.zip
$ unzip softcas.zip
$ cd softcas
2)移動したフォルダーでwinscard.cppとMakefileを次のファイルに置き換える。
$ wget -O Makefile https://pastebin.com/raw/FQdSixkB
$ wget -O winscard.cpp https://pastebin.com/raw/5144Ah9g
3)ヘッダの変更
・/usr/include/PCSC/winscard.hの41行目にPCSC/を加える。
・/usr/include/PCSC/pcsclite.hの45行目にPCSC/を加える。
・/usr/include/PCSC/pcsclite.hの最終行に次を加える。
const SCARD_IO_REQUEST g_rgSCardT1Pci = { SCARD_PROTOCOL_T1, sizeof(SCARD_IO_REQUEST) };
・winscard.cppのLONG SCardGetStatusChangeで始まる行のLPSCARD_READERSTATE_Aの部分をLPSCARD_READERSTATEに変える。
・winscard.cppの98行目をコメント化する。
// SCARD_IO_REQUEST g_rgSCardT1Pci;
4)makeを実施する。
5)出来上がったライブラリーを、次のようにコピーする
$ sudo cp libpcsclite.so.1.0.0 /usr/lib/arm-linux-gnueabihf/libpcsckai.so (64bitOSでは、/usr/lib/aarch64-linux-gnu/libpcsckai.so)
6)pcファイルを作成する。
$ cd /usr/lib/arm-linux-gnueabihf/pkgconfig
(64bitOSでは、/usr/lib/aarch64-linux-gnu/pkgconfig)
$ sudo cp libpcsclite.pc libpcsckai.pc
$ sudo vi libpcsckai.pc
11行目のLibs: -L${libdir} -lpcscliteの「lite」を「kai」とし、保存する
7)前コメント通り進めるが、2)で、libarib25に移動したあと、次の変更を実施しmakeする
src/Makefileの
PCSC_CFLAGS ?= `pkg-config libpcsclite –cflags`
PCSC_LDLIBS ?= `pkg-config libpcsclite –libs`
の「lite」2か所を「kai」とし、保存する
winscard.iniの2018.4.16時点のデータは次の通り
[WOWOW]
BID=02
KW0=06 4e 2a bc 41 c3 2f a8 48
KW1=07 52 45 21 c0 4e bd 59 de
[Star Channel HD]
BID=03
KW0=04 19 07 70 12 19 09 76 07
KW1=03 19 44 06 20 19 43 01 08
[SkyPerfecTV E2 / 110CS]
BID=17
KW0=06 d9 11 e0 19 9a 58 7e 91
KW1=05 62 7d 70 6f db 6c 00 bd
[NHK]
BID=1e
KW0=02 8d 82 06 c6 2e b1 41 0d
KW1=01 15 f8 c5 bf 84 0b 66 94
[Email]
BID=20
KW0=00 00 00 00 00 00 00 00 00
KW1=00 00 00 00 00 00 00 00 00
[NHK_Email]
BID=01
KW0=02 8d 82 06 c6 2e b1 41 0d
KW1=01 15 f8 c5 bf 84 0b 66 94
ピンバック: ラスパイで地デジのリアルタイム視聴をしてみた。
録画処理のための追加インストールと、注意点についてメモしておきます。
1)追加インストール
ibus-mozc postfix ntfs-3g
2)自動マウント
/etc/fstab に追加編集
PARTUUID=”e7ccba30-0efc-4bee-9c1c-f12f442b5f9e” /media/pi/video noauto 0 0
UUIDは、sudo blkid コマンドで得られる
3)留意点
RaspberryPi2では、USBバスパワーを増量させる方がよい(config.txt)
safe_mode_gpio=4
max_usb_current=1
cron編集と、録画視聴のsh を用意した。roku.sh recplay.sh
roku.sh実行時の追加行のサンプルは次の通り
59 20 10 05 * /home/pi/video_rec.sh 252 120 映画 [halt]
BS Japan/NHK BSの周波数シフト対応
vi recdvb-1.3.1/recpt1.c
preset_ch[NUM_PRESET_CH] = {
{ 101, “bs15”, 0x40f1 }, { 103, “bs15”, 0x40f2 },
{ 141, “bs13”, 0x40d0 }, { 151, “bs01”, 0x4010 },
{ 161, “bs01”, 0x4011 }, { 171, “bs03”, 0x4031 },
↓
preset_ch[NUM_PRESET_CH] = {
{ 101, “bs15”, 0x40f1 }, { 103, “bs03”, 0x4031 },
{ 141, “bs13”, 0x40d0 }, { 151, “bs01”, 0x4010 },
{ 161, “bs01”, 0x4011 }, { 171, “bs01”, 0x4012 },
make
sudo make install
ディズニー・チャンネル、BSアニマックス、スターチャンネル2、3 へも対応後。
↓
preset_ch[NUM_PRESET_CH] = {
{ 101, “bs15”, 0x40f1 }, { 103, “bs03”, 0x4031 },
{ 161, “bs01”, 0x4011 }, { 171, “bs01”, 0x4012 },
{ 200, “bs09”, 0x4091 }, { 201, “bs15”, 0x40f2 },
{ 234, “bs19”, 0x4730 }, { 236, “bs13”, 0x46d2 },
{ 255, “bs23”, 0x4771 }, { 256, “bs03”, 0x4632 },
winscard.iniの2019.6.11時点のデータは次の通り
[WOWOW]
BID=02
KW0=08 c6 3a 0c 76 a9 67 f2 d4
KW1=07 52 45 21 c0 4e bd 59 de
[Star Channel HD]
BID=03
KW0=04 19 07 70 12 19 09 76 07
KW1=05 64 36 03 60 09 46 64 82
[SkyPerfecTV E2 / 110CS]
BID=17
KW0=06 d9 11 e0 19 9a 58 7e 91
KW1=07 AE 35 76 13 86 8C BF 3F
2020では次のように変更予定
[WOWOW]
BID=02
KW0=08 c6 3a 0c 76 a9 67 f2 d4
KW1=09 45 72 6d 65 69 79 4d 65
[Star Channel HD]
BID=03
KW0=06 05 13 14 01 09 16 08 11
KW1=05 64 36 03 60 09 46 64 82
[SkyPerfecTV E2 / 110CS]
BID=17
KW0=08 e8 bd fc 5c fd 1c e7 89
KW1=07 ae 35 76 13 86 8c bf 3f
